灌浆记录仪在灌浆管路中的接线图

发布于:2018-11-29 10:17来源:www.tjzidonghua.com 作者:嘉宏自动化 点击:



如今灌浆记录仪型号多种多样,大循环,小循环,二参数、三参数、四参数等,大循环方式灌浆记录仪,浆液流量简单明确,使用管理方便,流量计量误差大,但是价格较贵。小循环方式灌浆记录仪,价格低,流量计量精准度高,但是需要进行定期浆液大循环交流,使用起来稍有不便。根据灌浆实际情况选择适合的型号才能让灌浆质量好。


灌浆记录仪在灌浆管路中的接线方式

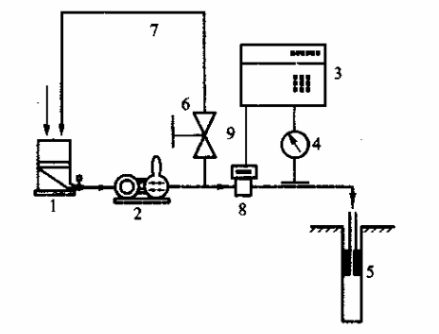

纯压式灌浆记录仪连接方式

1— 储浆搅拌机:2—灌浆泵:3-记录仪主机;4一压力表和压力传感器;5—灌浆孔;6囤门:7—管路;8-流量传感器;9一三通阀门

纯压式灌浆记录仪连接方式

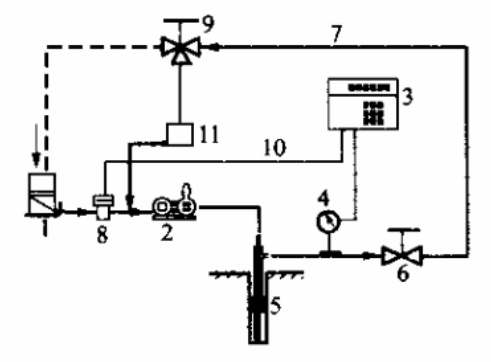

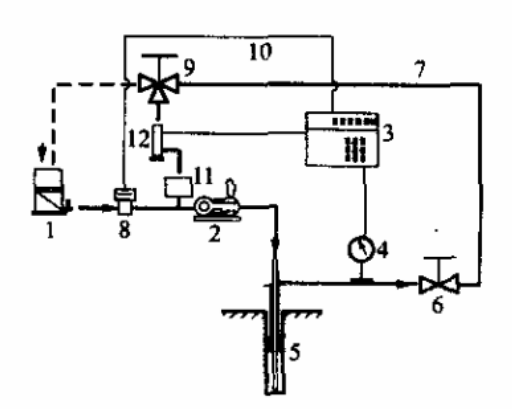

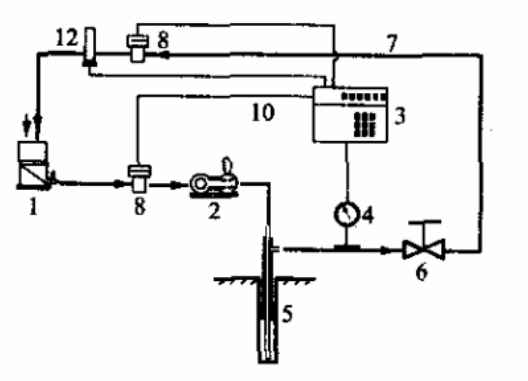

循环式灌浆记录仪连接方法

1—储浆搅拌机;2—灌浆泵:3一记录仪主机:4-压力表和压力传感器:5—灌浆孔;6—阀门:7一管路;8-流量传感器;9一三通阀门;10信号电缆;11一回浆桶及滤网:12—密度传感器

循环式灌浆记录仪连接方法
循环式灌浆记录仪连接方法
循环式灌浆记录仪连接方法
循环式灌浆记录仪连接方法
