如何调整灌浆记录仪流量参数

发布于:2019-06-13 16:17来源:www.tjzidonghua.com 作者:嘉宏自动化 点击:



灌浆记录仪参数检测系统的目的是开发一种功能齐全,性能可靠的自动检测系统,保证灌浆施工质量。

大循环灌浆解决方案解决了循环灌浆的流量检测问题。为了正确记录浆料量,适用于只有一个进料流量计的灌浆记录仪的设计,以避免浆料返回浆料罐后反复计量流量计的问题,并且采用循环灌浆方法,因为浆料只能使用。密闭管道中的循环,导致浆料温度升高,流变性能恶化,浆料质量恶化,这将影响石材强度。同时,在孔中制浆或平衡筛网阶段,因为孔中的水制浆,增稠的浆料不能与制浆罐中的新浆料混合,这将导致浆料快速返回,比重变大,极点容易在灌浆孔中沉淀而引起钻井事故。

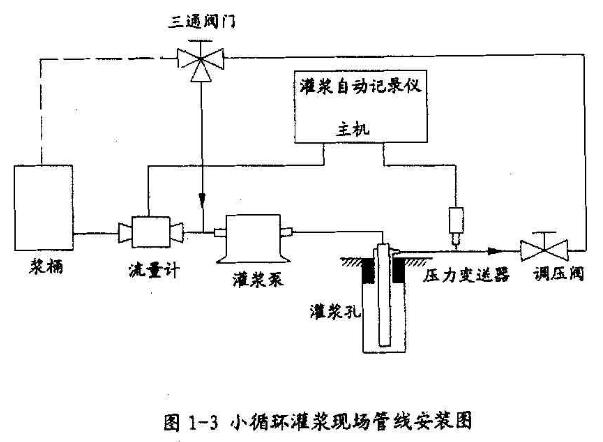

灌浆现场管线安装图


修改灌浆记录仪设计方案,即在灌浆管道上设置两个流量计,即在每个进料管和回水管上安装流量计。进入灌浆孔的实际流量为: Q Actual=Q返回紫色管道Q.记录器的硬件和控制程序也相应地进行了修改。试验表明,改进的记录仪是循环灌浆流量检测问题的良好解决方案。帷幕灌浆一般应采用循环灌浆方法。从灌浆泵排出的浆料进入灌浆孔后,部分浆料通过压力进入岩土体,剩余部分通过灌浆管返回浆料罐,与新浆料混合循环。为了测量浆料的流速,在灌浆施工过程中采用所谓的小循环灌浆方法,即在灌浆泵前安装流量计,从孔中返回的浆料反馈通过流量计和灌浆泵之间的三通流动。

用小循环灌浆不能检测灌浆参数,特别是在灌浆工程质量影响很大的筛选阶段。由于无法测量小流量,灌浆不能及时完成,造成灌浆时间过长造成的浪费过多,或灌浆时间短,影响工程质量。从根本上解决国外产品功能灌浆自动记录仪与我国现行灌浆规范不相适应的问题,发挥灌浆记录仪在灌浆工程中的作用,使灌浆技术的发展。放弃小循环灌浆方法采用的新方法更符合我国灌浆工程的实际情况。
