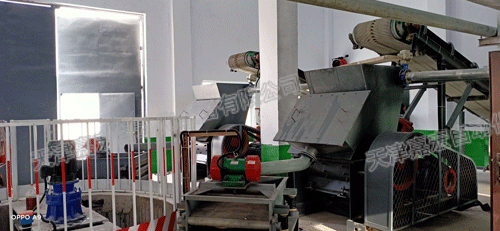

煤矿防灭火设计黄泥灌浆装置设有一个底部为锥形的筒体、筒体外部表面分别设有与筒体内部相连通的螺旋添加机、进料口、出浆口、排污口及进水口，在筒体的内部固定安装有一个环形滤网，环形滤网直径小于筒体直径。本设备占地面积小，能耗低，结构合理易于维护。煤矿防灭火设计黄泥制浆机具体涉及一种及制浆、滤浆、制胶、除渣功能于一体的立式制浆机。
黄泥制浆机设备组成
进水口、环形滤网、筒体、搅拌器、除渣装置、螺旋添加机、进料口、出浆口、排污口，出渣口，该种煤矿灌浆防灭火立式制浆机设有一个底部为锥形的筒体、筒体外部表面分别设有与筒体内部相连通的螺旋添加机、进料口、出浆口、排污口及进水口，在筒体的内部固定安装有一个环形滤网，环形滤网直径小于筒体直径，所述螺旋添加机上带有稠化剂下料口，且螺旋添加机与环形滤网相连通，且进料口和螺旋添加机的下料口均在环形滤网的直径范围内，在筒体的顶部固定有一个延于筒体内部的搅拌器，所述搅拌器由电机带动运转，且在筒体的底部贯穿一个成直角状的除渣装置，所述除渣装置包括相互垂直的卧式螺旋输送机及立式螺旋输送机，且除渣装置上固定有一个出渣口，所述出渣口高于出浆口，制浆材料由进料口滑落进制浆机滤网内部，与制浆材料成比例的清水由进水口注入制浆机内部，清水与制浆材料混合。这时启动电机通过传动机构驱动搅拌器进行转动，搅动制浆机内部的浆液高速的运动起来，液体的湍动和撞击加速了制浆材料与水的混合溶解。
当制浆材料为粉煤灰或者黄沙时，制成的浆液流动性很差，在注浆管路中流动时很容易发生沉降堵管事故，为此需在浆液中加入悬浮稠化剂制成胶体，以改善浆液的流动性。在本实用新型中，悬浮稠化剂由放置在制浆机顶部的螺旋给料机加入，加入的物料都散落在滤网液面上部，搅拌器的转动产生一定的轴向流场，促进添加剂与浆液的混合，浆液与添加剂的混合制成流动性良好地胶体物质。合格浆液或者胶体通过滤网过滤，由出浆口流出，进入下一环节。制浆机滤网为环形滤网结构，加入制浆机的制浆材料皆落入滤网内部，制浆材料里含有的大块不溶解杂质在滤网里，由于制浆机筒体底部为锥形结构，不溶解杂质等在容器底部。在筒体底部布置一螺旋输送机，当驱动螺旋叶片转动时将带动废渣向前运动，在卧式螺旋输送机的末端接上立式放置的螺旋输送机，将废渣排出制浆机。
煤矿灌浆防灭火制浆机优势
将制浆材料与水混合制成浆液;制胶一在由粉煤灰或者黄沙制成的浆液中添加悬浮稠化剂制成胶体;过滤一对制备的浆液进行过滤;排洛一将制浆材料中不溶残渣排出设备。同时本设备占地面积小，能耗低，结构合理易于维护。
