灌浆记录 仪主要是采用计算机监测灌浆工程中的参数，避免了人工记录的不准，能有***提高灌浆工程的质量。
灌浆记录 仪的构造及原理
灌浆记录 仪由电磁流量计、数据采集软件、压力计、灌浆记录 仪主机和打印机等组成,其中流量计和压力计均直接连结在循环灌浆管路上。
1、电磁流量计
电磁流量计是由传感器和转换器装在起的一体型结构,传感器内装有励磁线圈,转换器内装有起放大、整流、抗干扰等作用的电路集成板,基于法拉***电磁感应定律,测量流量时,流体流过传感器线圈磁场产生感应电压,感应电压信号经过转换器放大、整流等处理后,转换成统一电流输出信号。
2、压力计
压力计是由压力传感器、信号放大器、橡皮碗等部件组成。当进行灌浆时橡皮碗承受浆液压力变形,将压力传递到压力计内油腔体,以油体作介质,将浆液压力作用到压力表和压力传感器,再由传感器传输到信号放大器,而后输出统一的电信号。
3、灌浆记录 仪主机和打印机
灌浆记录 仪主机是便携式计算机,机内驻留扩展计算机语言和应用软件。打印机，方便后期数据打印查看。

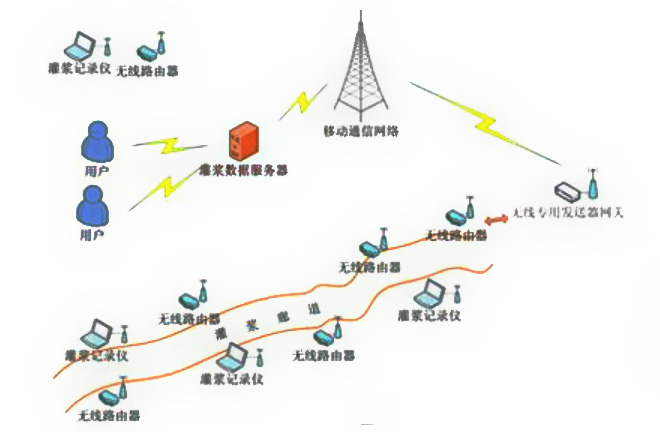

4、灌浆记录 仪工作原理
灌浆过程的浆液流量和压力经流量计和压力计转换成电量值后,通过传输接口电路交由计算机处理,由打印机按规定的格式打印灌浆记录。
