黄泥灌浆防灭火系统改造后的自动控制灌浆系统通过集中钻孔向工作面采空区灌注黄泥浆添加阻化剂的复合浆液。浆液浓度控制稳定、流量平稳。灌浆***果显***提高,黄泥浆添加阻化剂自动控制防灭火系统高***、稳定,使原有灌浆系统在经济技术上得到优化改进。

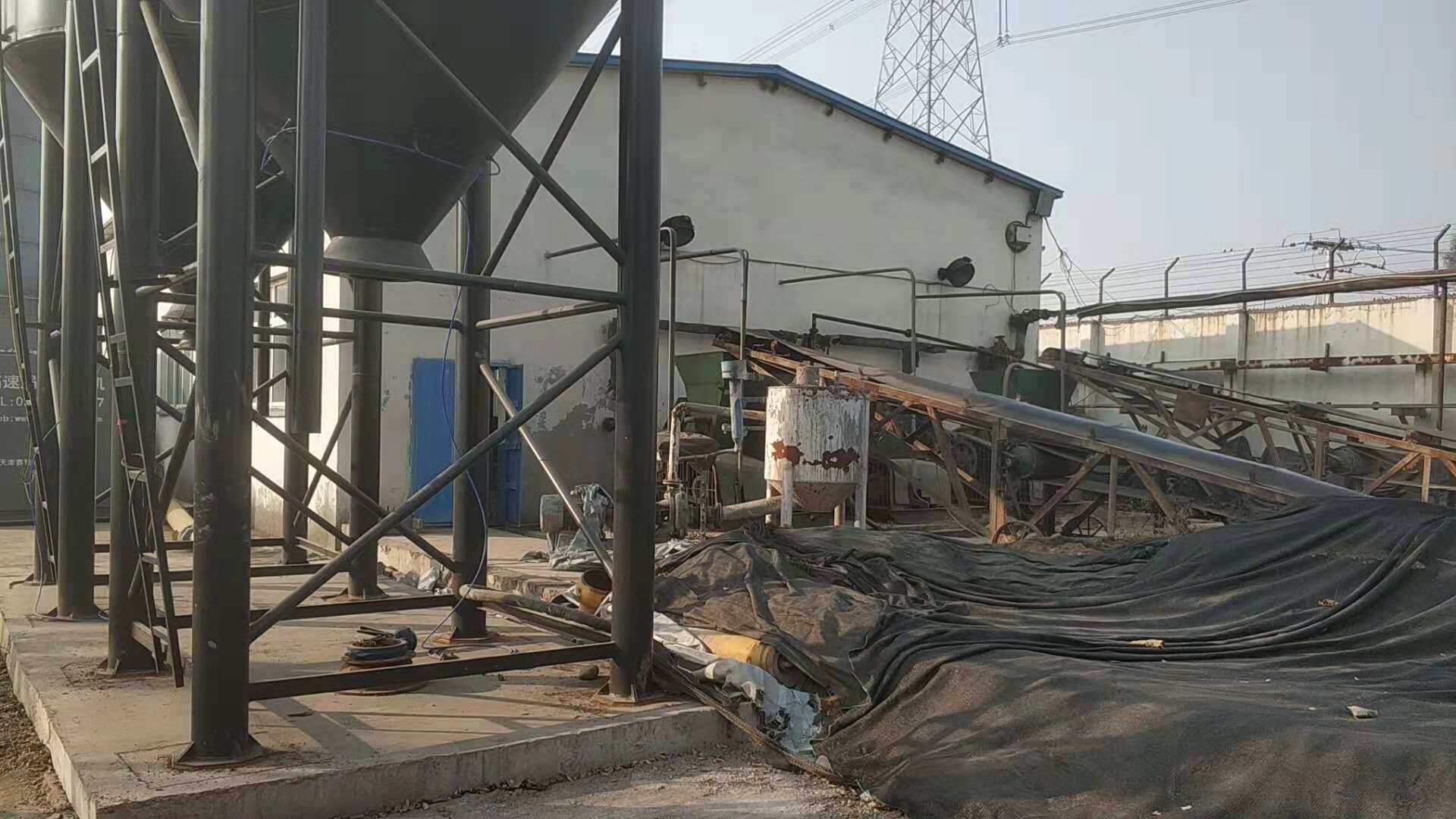

防灭火黄泥制浆装置
定量给料机、皮带输送机、高速制浆机、滤浆机、渣浆泵、注浆管路等。
1、定量给料系统
定量给料机采用转速可调的螺旋输送机,通过调控螺旋的转速对黄土或氯化镁单位时间内的输送量进行控制。在PLC控制中心的词控下,定量给料机的变频电机配合涡轮流量计和电动调节阀对浆液的浓度进行自动控制。
2、皮带输送机
黄土经定量给料机至皮带输送机,皮带输送机尾部的称重传感器记录其瞬时重量通过输入模块EM235传至PLC。PLC根据上位机中已设定的水土比、氯化镁溶液质量分数计算出该瞬时所需水量,以此作为设定值并配合涡轮流量计的反馈值对电动调节阀的开度进行控制,从而达到***控制浆液配比的目的。
3、自动化控制系统
以PLC为控制中心,以涡轮流量计和称重传感器为检测元件,以电动调节阀和定量给料机的变颗电机为执行元件。
