灌浆记录仪监测系统工程应用案例

发布于:2020-10-20 11:14来源:www.tjzidonghua.com 作者:嘉宏自动化 点击:

灌浆记录 仪主要应用于工程的坝基固结和帷幕灌浆施工中,灌浆施工为露天作业,灌浆记录 仪的使用环境差,能适用温度高,风沙大等恶劣环境,功能齐全,操作简便,性能稳定。

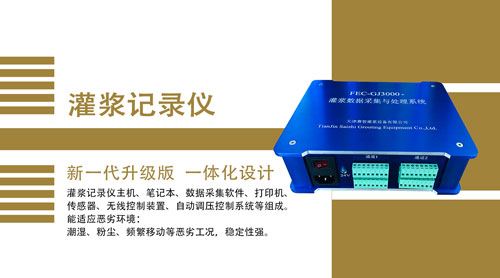

灌浆记录 仪监测系统主要由灌浆记录 仪主机、信号采集仪、压力和流量传感器、信号传输器、抗干扰电源及灌浆记录 仪系统软件组成。

灌浆记***羌嗖庀低


灌浆记录 仪监测系统工程应用案例

小浪底2号灌浆洞是帷幕灌浆洞,其中部分地段按照GIN法进行灌浆.GIN法灌浆即用灌浆强度值(灌浆压力与注人量的乘积)控制灌浆过程.灌浆采用孔口封闭,孔内循环自上而下分段灌浆方法.施工中采用的多路灌浆监测系统可监测控制8台灌浆机.

控制室设置在距灌浆机组500m远的洞外,用信号传输电缆把安装在洞内灌浆管路上的传感器与计算机相连,监督它们的灌浆过程.在显示屏上可准确显示时间、压力、注人率、注人量等参数;还可显示灌浆压力和时间(p~t)、注人率和时间(F~t)、注人量和时间(V~t)、可灌性和时间(F/P~)、可灌性和注人灰量(F/P~c)、灌浆压力和注人灰量(p~c)GIN值共6种过程曲线; 也可以通过打印机随时将这些参数和曲线打印出来.当灌浆过程已达到设定的GIN值时, 计算机自动提示操作人员结束灌浆.小浪底的这次施工性试验使用多路灌浆监测系统实现了较远距离的遥测和控制。
