高速制浆机设计图纸

发布于:2022-03-31 10:00来源:www.tjzidonghua.com 作者:嘉宏自动化 点击:

高速涡流制浆机,包括搅拌桶,所述的搅拌桶上表面设置有下料口和***,搅拌桶上表面还设置有高速变频电机,搅拌桶下表面设置有支撑腿,搅拌桶侧面设置有***一溢流管道,所述的***一溢流管道上固定连接有***二溢流管道,所述的***二溢流管道内设置有音叉密度计,***二溢流管道设置有上管道和下管道,***二溢流管道上设置有***一阀门和***二阀门,所述的***一阀门设置于所述的***二阀门上方,所述的搅拌桶侧面还设置有进液管,搅拌桶内壁上设置有阻流片,搅拌桶内部设置有搅拌盘。

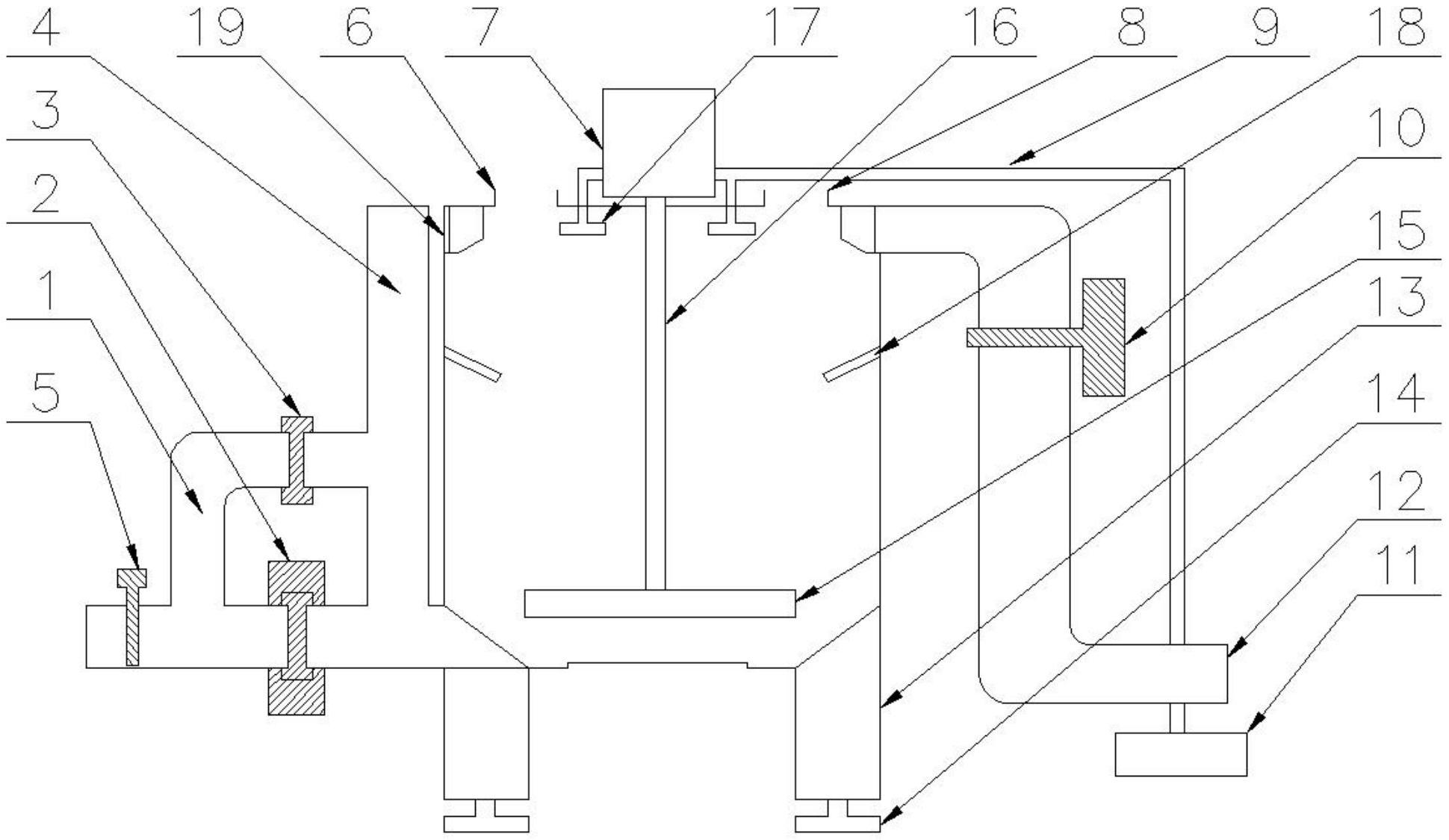

高速涡流制浆机内部结构图



高速涡流制浆机内部结构图
高速涡流制浆机内部结构图



高速涡流制浆机内部结构图



1、***二溢流管道2、***二阀门3、***一阀门4、***一溢流管道5、音叉密度计6、***

7、高速变频电机8、下料口9、清洗管10、流量传感器11、清洗泵12、进液管

13、支撑腿14、称重传感器15、搅拌盘16、搅拌主轴17、清洗喷头18、阻流片19、搅拌桶
