新一代升***版灌浆记录 仪FEC-GJ3000+，外观为高端定制宝石�***堪澹袼孔吹奈评�,相比一般亮面的材质耐磨,看起来更上档次。体积相比老版灌浆记录 仪，缩小2倍，更小巧精致，方便存放。

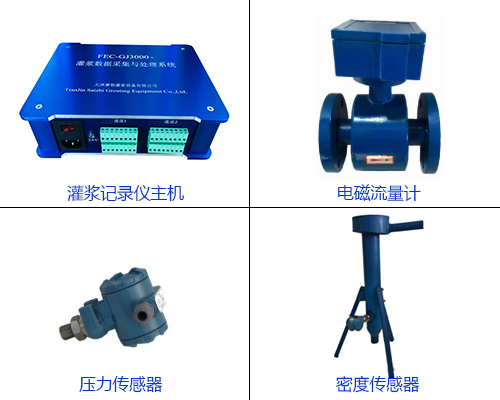

升***版灌浆记录 仪FEC-GJ3000+，主要由灌浆记录 仪主机、数据采集软件、打印机、传感器、无线控制装置(可选)、自动调压控制系统(可选)等组成。
升***版灌浆记录 仪FEC-GJ3000+ 安装及操作流程
1. 主机安装
a. 连接交流电220V电源。
b.将八芯线连接至记录 仪主机背面的8P插拔式接线端子排上
2. 压力传感器安装
a. 压力传感器必须通过油浆隔离器与灌浆管路连接,安装时油浆隔离器内应注满液压油。
b. 将油浆隔离器和传感器、压力表安装于灌浆管路上。
c. 信号线应选用0.5mm2以上屏蔽线,连接压力传感器至主机接线端子排。
3.流量传感器安装
a. 连接法兰盘至流量计，将流量计安装于搅拌槽与灌浆泵之间,安装时优先选用垂直安装(浆液上升管段)或水平安放，使电***接近水平;注意流量计上的箭头方向与浆液流向一致。安装法兰螺栓时，不可任意强烈拧紧，而***好使用矩扳手，具体见流量计说明书。
b. 流量传感器及其进出水口的连接管件应尽量保持较好的同心度;管路中的阀门应尽量安装在流量传感器进水口以上5倍管径和出水口以下2倍管径的长度范围以外，以避免扰流影响测量精度。
4.密度传感器安装
a. 将密度传感器连接于密度测试桶。
b. 将回浆管与密度桶连接上;把密度桶悬挂于搅拌槽、回浆桶或其他支架上，连接密度传感器信号线至8P插拔式接线端子排。
