　　灌浆记录 仪监测系统可以将数据采集、处理、输出和及时生成灌浆曲线图等，可以实时监控灌浆过程中的参数，可随时查阅当前和历史灌浆成果，还可以打印灌浆数据资料。实现了浆液密度的自动采集、灌浆过程的监控和采集并处理数据等自动化功能。

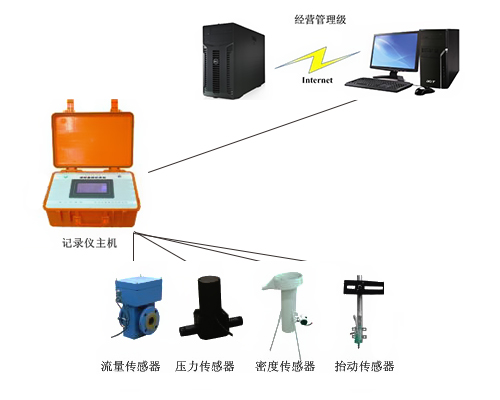

　　灌浆记录 仪监测系统结构

　　工业控制机系统、数据转换系统、打印输出系统、抗干扰电源、压力变送器、流量变送器、密度变送器、多路显示器和转换机、监视器等部分组成。

　　灌浆记录 仪，结构简单、小巧轻便、抗干扰能力强、内部高度集成、功能强大且兼容性强等。设有自动保护电路和备用电源，即使出现致命的故障，也不会造成资料的丢失。其功能完全能够适应水利水电等恶劣施工环境，且支持远程控制。


　　灌浆记录 仪监测系统功能

　　(1)变送器 即压力、流量和密度传感器，它们直接连接在灌浆管路中，将灌浆浆液的压力、流量和密度转变为电流信号送入转换机。

　　(2)多路显示器 现场实时显示灌浆过程中的压力和流量，便于现场操作人员监控制灌浆过程中的压力、流量和浆液密度。

　　(3)转换机 将变送器的电信号经过I/V、A/D转换后，传输给工业主控机。

　　(4)工业控制机系统 在计算机的控制下完成数据采集、数字滤波、故障诊断、数据处理、通过监视器实时显示压力、流量、密度及各参数间的关系，输出各种需要的数据，自动生成灌浆成果资料。

　　(5)监视器 用以监视各灌浆参数及图形数据。

　　(6)打印输出系统 用以输出各种形式的数据或成果。
