基建井地面全自动黄泥灌浆站控制系统

发布于:2018-11-06 10:00来源:www.tjzidonghua.com 作者:嘉宏自动化 点击:

黄泥灌浆站防灭火技术把黄泥灌浆和阻化剂防灭火技术有机的结合在一起,达到了两者单独使用时难以达到的效果。全自动黄泥灌浆站控制系统实现了黄土、氯化镁、水三者的准确配比和稳定可调,可解决原有黄泥灌浆系统水土比偏差大、灌浆效率低、易跑浆或堵管的问题,同时大大改善了工作面的工作环境。

全自动黄泥灌浆站控制系统可以使煤矿灌浆站机械自动化水平大大提高,大幅降低了工人的劳动强度,提高制浆和注浆的质量和功效。

全自动黄泥灌浆站控制系统构成
黄泥灌浆站系统主要包括给料系统、控制系统、制浆系统和输浆网路系统。
1、给料系统主要由氯化镁(粉状)定量给料机、黄土定量绐料机、皮带输送机、装载机等组成.主要包括水、黄土、氯化镁三部分的供给。
2、控制系统是以微型可编程控制器、PLC和模拟量模块为控制核心,通过上位机创造良好的人机交互界面,还包括称重传感器、涡轮流量计、电动调节阀等检测元件。
3、黄泥制浆系统主要包括制浆机、滤浆机、渣浆泵等制浆设备;输浆网路系统即煤矿原有集中钻孔灌浆管路。

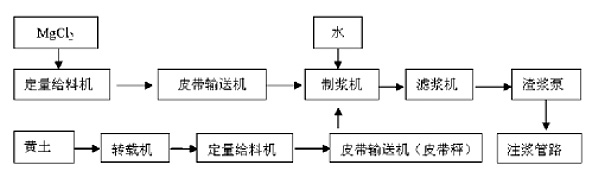

全自动黄泥灌浆站防灭火系统工作流程图
全自动黄泥灌浆站防灭火系统工作流程图


黄泥灌浆站防灭火系统工作原理
(1)定量给料机
定量给料机采用转速可调的螺旋输送机,通过调控螺旋的转速对黄土或氯化镁单位时间内的输送量进行控制。在PLC控制调控下,定量给料机的变频电机配合涡轮流量计和电动调节阀对浆液的浓度进行自动控制。
(2)皮带输送机
黄土或氯化镁经定量给料机至皮带输送机,皮带输送机尾部的称重传感器记录其瞬时重量通过输入模块传至PLC。PLC根据上位机中已设定的水土比、氯化镁溶液质量分数计算出该瞬时所需水量,以此作为设定值并配合涡轮流量计的反馈值对电动调节阀的开度进行控制,从而达到
准确控制浆液配比的目的。
(3)自动控制原理
该系统以PLC为控制点,以涡轮流量计和称重传感器为检测元件,以电动调节阀和定量给料机的变颗电机为执行元件。
