一体式自动灌浆记录 仪，能同时测量并记录灌浆施工全过程技术参数，能够满足普通法灌浆，单点压水，五点法压水的技术要求，适用于固结灌浆、帷幕灌浆、回填灌浆及其他灌浆工艺。
一体式灌浆记录 仪主要结构
记录 仪主机、流量计、压力计、密度计、抬动仪、打印机等构成一套完整的灌浆记录系统。
一体式灌浆记录 仪原理
灌浆过程的流量，压力，密度等换成电量信号，通过信号电输送记录 仪主机显示;抬动值通过抬动测量将信号以无线发射方式传送给周边制定记录 仪主机。灌浆记录 仪主机对接收到的流量，压力，密度，抬动信号等进行处理，按预先设定的格式打印出灌浆记录表格及灌浆过程曲线。

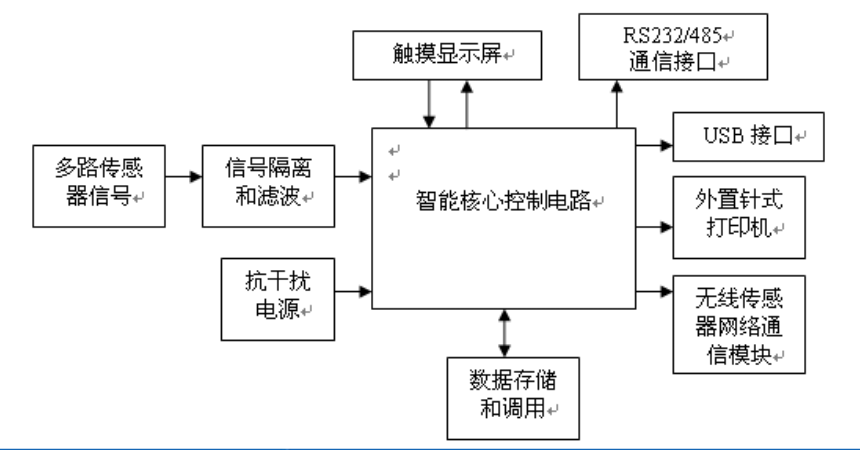

灌浆记录 仪主机系统

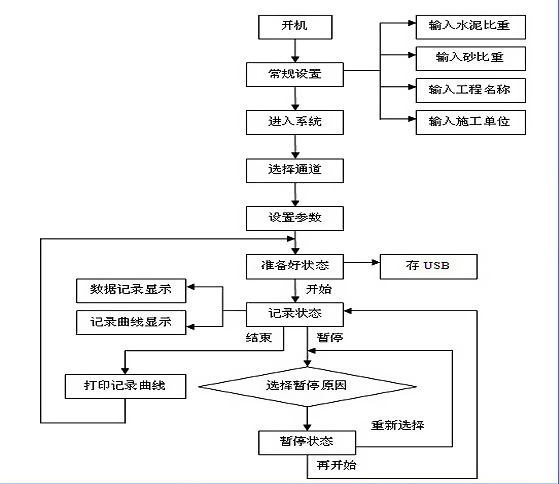

一体式自动灌浆记录 仪操作流程图
