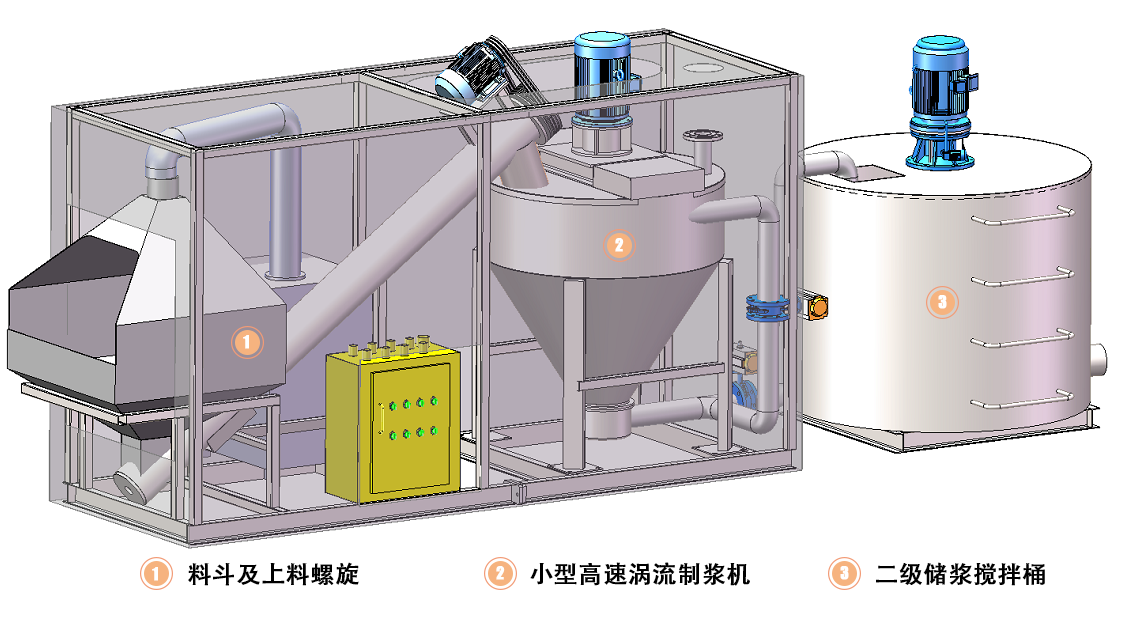

小型井下移动制浆系统由料斗及上料螺旋、小型高速涡流制浆机、二***储浆搅拌桶、除尘器、防爆配电箱控制箱等组成。适用于地面或井下小型移动制浆，制浆能力：0-20m³/h，制浆密度可在1.0-1.8g/cm³之间任意调节，操作简单。
制浆能力：0-20m³/h
功率：22Kw
1、料斗及上料螺旋
机身采用优质无缝管，壁厚不低于5mm，通过法兰将各段连接为整体，整体刚性好。采用一次成型螺旋叶片，双节距设计，减少物料在输送中被压缩的程度。转矩大，噪音低，不渗油，寿命长，配备除尘净化器，安全环保。
2、小型高速涡流制浆机 (可根据用户要求制作)
制浆速度快，水灰比可达0.28:1，满足客户要求;采用7.5KW电机;通过高速离心泵叶轮旋转产生高速液流，在制浆体内形成强烈的涡流，使物料得到充分均匀搅拌，快速制成浆液，工作连续可靠，使用范围广，生产量高;占地面积小，实用性高。
3、二***储浆搅拌桶
储浆池搅拌机传动采用摆线针轮减速机，搅拌叶设计合理，搅拌强烈，保证浆液质量稳定。***率高、能耗低、集成性高、使用及维修方便。
搅拌叶采用厚壁无缝钢管焊接成型，保证搅拌过程中阻力小，搅拌均匀。减速机与搅拌叶采用特制联轴器连接，强度高，传动***率高。

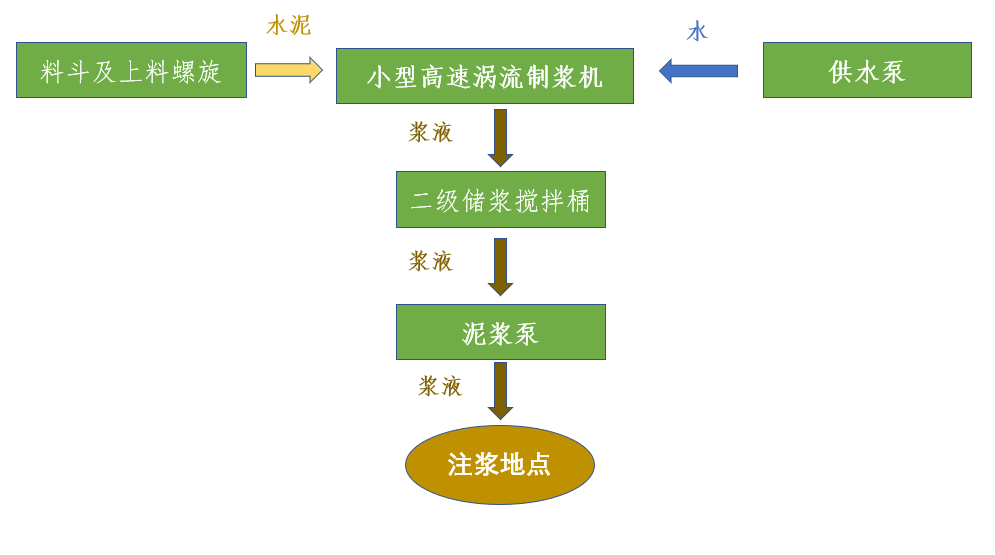

工艺流程图：
