注浆技术可以改良隧道软弱，塌陷，透水等常见问题，注浆施工过程中注浆常熟的控制对于注浆***果起到决定性的作用，灌浆记录 仪可以有***的进行注浆过程数据的采集，分析，管理，打印等，有利于提高注浆***果。
灌浆记录 仪在注浆施工中的工作原理

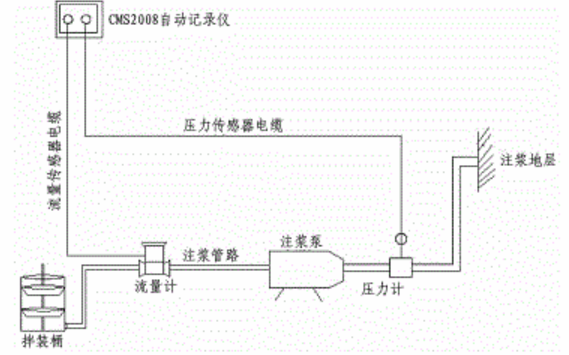

开始灌浆后,浆液分别流经流量传感器、压力传感器和水灰比传感器,流量、压力和水灰比等物理量被转换为电流信号,经调理后被送至远程数据采集模块进行转换,***后由通信模块将转换数据通过串口送至工控机进行处理,软件系统实时显示当前流量、累积流量、水灰比和压力等数值,绘制这些参数的趋时曲线,并提供一定的实时监控功能。灌浆结束后,系统自动保存数据和曲线,并打印报表。
自动灌浆记录 仪的特点
①体积较小,适合于各种复杂恶劣环境;
②由软件代替硬件开关,方便主观的控制各个通道的灌浆数据采集;
③使用于帷幕注浆,固结灌浆、化学灌浆、双液灌浆等各类压水灌浆地下工程;
④CMS灌浆记录 仪支持一拖一、一托二、一拖四、一拖八、***大可同时采集8个灌浆孔的记录参数。
灌浆记录 仪数据记录和处理
在进行操作前,对系统注浆参数进行设定,如:孔号、注浆段、浆液种类、浆液配比、注浆终压及结束标准等,然后开始注浆。记录员操作启动灌浆记录 仪,记录 仪显示注浆过程各种参数数值如图2所示,并进行数据采集,根据采集到的数据进行P-Q-t曲线绘制。
在注浆施工过程中,当出现跑浆、漏浆时,点击“停止注浆”,记录 仪停止数据采集,待处理完成后,继续注浆,记录 仪继续不间断进行数据采集。当注浆达到结束标准时,记录 仪屏幕提示灯闪烁,操作人员停止注浆。记录 仪自动打印直接可以归档的注浆记录表。
